Detalles de los productos

Created with Pixso. En casa. Created with Pixso. Productos Created with Pixso.
Tableros de PCB cerámicos
Created with Pixso. Placas de circuitos cerámicos de múltiples capas PCB rígido para la fabricación de lentes oftalmológicos

Placas de circuitos cerámicos de múltiples capas PCB rígido para la fabricación de lentes oftalmológicos

Nombre De La Marca: TECircuit
Número De Modelo: TEC0202
Cuota De Producción: 1 piezas
Precio: USD 1.99 ~ USD9.99/pcs
Tiempo De Entrega: Entre 5 y 15 días
Condiciones De Pago: Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Información detallada
Lugar de origen:
China.
Certificación:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marca del producto:
Shenzhen Tecircuit Electronics Co., Ltd. y sus subsidiarias
Tipo de producto:
PCB, placa de alta frecuencia, PCB rígido, placa rígida, placa flexible, PCB rígido-flexible, IC-sub
El artículo no.:
R0071
Servicio:
Servicio de PCBA
Detalles de empaquetado:
Embalaje al vacío+Caja de cartón
Capacidad de la fuente:
50000 PC/mes
Resaltar:

Placas de circuitos cerámicos rígidos multicapa

,

Fabricación de PCB rígidos para lentes oftalmológicas

Descripción del producto

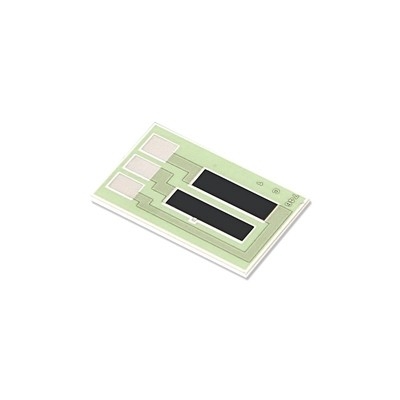

Imágenes del producto

Placas de circuitos cerámicos de múltiples capas PCB rígido para la fabricación de lentes oftalmológicos 0





Sobre el TECircuit



Se encontró:TECircuit ha estado en funcionamiento desde2004.

Ubicación:Proveedor de servicios de fabricación electrónica (EMS) ubicado en Shenzhen, China.


Artículo:PCB de EMS personalizable,las ofertasuna gama completa deuna sola parada
Servicios de tienda.

Servicio:
Placa de circuitos impresos (Los PCBY el montaje de la placa de circuito impreso.El PCBA.), placa de circuito impreso flexibleFPC), Componentes,
Construcción de cajas, pruebas.


Aseguramiento de la calidad El objetivo de la evaluación es el siguiente:13485, ITAF 16949 y cumplen con las normas ROHS y REACH.

Imágenes de fábrica:
Fabrica propia de la empresa: 50.000 m2; Empleados: 930+; Capacidad de producción mensual: 100.000 m2



Aplicaciones del producto



  • Dispositivos de corrección de la visión:

    • Utilizado en tecnologías avanzadas de gafas, como gafas inteligentes que incorporan corrección de visión junto con funciones de pantalla digital.
  • Implantes de retina:

    • Integrado en dispositivos que restauran la visión estimulando las células de la retina, proporcionando una solución para pacientes con discapacidades visuales graves.
  • Sistemas de óptica adaptativa:

    • Empleado en sistemas que ajustan los elementos ópticos en tiempo real para mejorar la calidad de las imágenes, a menudo utilizado en equipos de diagnóstico avanzados.
  • Instrumentos quirúrgicos:

    • Se utiliza en herramientas quirúrgicas de precisión que requieren un control electrónico confiable para procedimientos que involucran el ojo.
  • Equipo de diagnóstico:

    • Integrado en dispositivos utilizados para exámenes oculares y diagnósticos, como los sistemas de tomografía de coherencia óptica (OCT).
  • Dispositivos portátiles para mejorar la visión:

    • Utilizado en tecnología portátil que mejora la visión a través de medios electrónicos, como aplicaciones de realidad aumentada.
  • Sistemas de terapia de la visión:

    • Empleado en dispositivos terapéuticos diseñados para el entrenamiento y la rehabilitación de la visión, que integran sensores y mecanismos de retroalimentación.
  • Lentes de contacto inteligentes:

    • Integrado en prototipos de lentes de contacto inteligentes que monitorean las métricas de salud o proporcionan funciones de realidad aumentada.
  • Sistemas de iluminación para dispositivos ópticos:

    • Se utiliza en circuitos de iluminación LED que mejoran el rendimiento de los instrumentos ópticos, mejorando la visibilidad y la precisión.
  • Equipo de ensayo automatizado:

    • Empleado en equipos que prueban y calibran lentes y dispositivos oftalmológicos, garantizando los estándares de calidad y rendimiento.



Características del producto

  1. Biocompatibilidad:

    • Diseñados con materiales que son seguros para su uso en aplicaciones médicas, especialmente aquellas en contacto cercano con tejidos humanos.
  2. Alta estabilidad térmica:

    • Los materiales cerámicos ofrecen una excelente resistencia al calor, por lo que son adecuados para ambientes con temperaturas variables.
  3. Fuerza mecánica:

    • Los PCB cerámicos son conocidos por su rigidez y durabilidad, lo que garantiza su fiabilidad en aplicaciones delicadas como dispositivos oftalmológicos.
  4. Baja conductividad eléctrica:

    • Ayuda a minimizar las interferencias en aplicaciones electrónicas sensibles, manteniendo la integridad de la señal.
  5. Peso ligero:

    • Ofrece una solución ligera, que es crucial para la comodidad en dispositivos portátiles como gafas y lentes de contacto inteligentes.
  6. Alta precisión:

    • Fabricado para cumplir con tolerancias y especificaciones estrictas, garantizando un rendimiento preciso en aplicaciones ópticas.
  7. Resistencia a los factores ambientales:

    • A menudo se trata para resistir la humedad, el polvo y los productos químicos, mejorando la durabilidad y la fiabilidad en diversas condiciones.
  8. Personalizabilidad:

    • Puede adaptarse para satisfacer requisitos específicos de diseño y funcionales, lo que permite soluciones oftalmológicas innovadoras.
  9. Facilidad de integración:

    • Diseñado para acomodar varios componentes electrónicos, facilitando la integración sin fisuras en sistemas ópticos complejos.
  10. Cumplimiento de las normas médicas:

    • Fabricado para cumplir con las estrictas regulaciones y estándares de dispositivos médicos, garantizando la seguridad y eficacia en aplicaciones de atención médica.





Preguntas frecuentes

Pregunta 1: ¿Qué se necesita para obtener una cotización?
Respuesta:
PCB: QTY, archivo Gerber y requisitos técnicos ((material/tratamiento de acabado de la superficie/espesor de cobre/espesor de cartón,...)
PCBA: Información sobre los PCB, BOM, ((Documentos de ensayo...)

P2: ¿Qué formatos de archivo acepta para la producción?
Respuesta:
Archivo de Gerber para PCB
Lista BOM para los PCB
Método de ensayo para el PCBA


P3: ¿Están mis archivos seguros?
Respuesta:
Sus archivos se mantienen completamente seguros y protegidos. Protegemos la propiedad intelectual de nuestros clientes en todo el proceso. Todos los documentos de los clientes nunca se comparten con terceros.

P4: ¿Cuál es el método de envío?
Respuesta:

Podemos ofrecer FedEx / DHL / TNT / UPS para el envío. También, el cliente proporciona el método de envío es aceptable.

P5: ¿Cuál es el método de pago?
Respuesta:
Transferencia telegráfica por adelantado (Antemano TT, T / T), PayPal es aceptable.

- ¿ Qué?Descripción del producto- ¿ Qué?

Especificación:
Las capas de PCB: 1-42 capas
Materiales de PCB: CEM1, CEM3, Rogers, FR-4, FR4 de alta Tg, base de aluminio, libre de halógenos
Tamaño máximo de la placa de PCB: 620 mm*1100 mm
Certificado de PCB: Conforme con la Directiva RoHS
espesor del PCB: 1.6 ± 0,1 mm
El espesor de la capa exterior de cobre: 0.5-5 onzas
El espesor de la capa interna de cobre: 0.5 a 4 onzas
espesor máximo de la placa de PCB: 6.0 mm
Tamaño mínimo del agujero: 0.20 mm
Ancho/espacio mínimo de la línea: 3/3mil
Min S/M Pintura: 0.1 mm ((4 mil)
El espesor de la placa y la relación de apertura: 30:1
El cobre con agujero mínimo: 20 μm
- ¿Qué es lo que está pasando? Se aplicará el método siguiente:
No, no, no, no, no. ± 0,05 mm (2 milímetros)
Desviación de la posición del orificio: ± 0,05 mm (2 milímetros)
Tolerancia general: ± 0,05 mm (2 milímetros)
Máscara de soldadura de PCB: Negro, blanco, amarillo
Superficies acabadas de PCB: HASL libre de plomo, inmersión ENIG, estaño químico, oro flash, OSP, dedo de oro, pelable, inmersión plata
La leyenda: Blanco
Prueba electrónica: 100% AOI, rayos X, prueba de sonda voladora.
Esquema: Ruta y puntuación/V-corte
Norma de inspección: Se aplicará el procedimiento de evaluación de la calidad de los productos.
Certificados: Se aplican las siguientes medidas:
Informes salientes: Inspección final, prueba E, prueba de soldadura, micro sección y más
