PCBA Electrónica de consumo Fibra óptica Tester SMT Junta de circuitos impresos

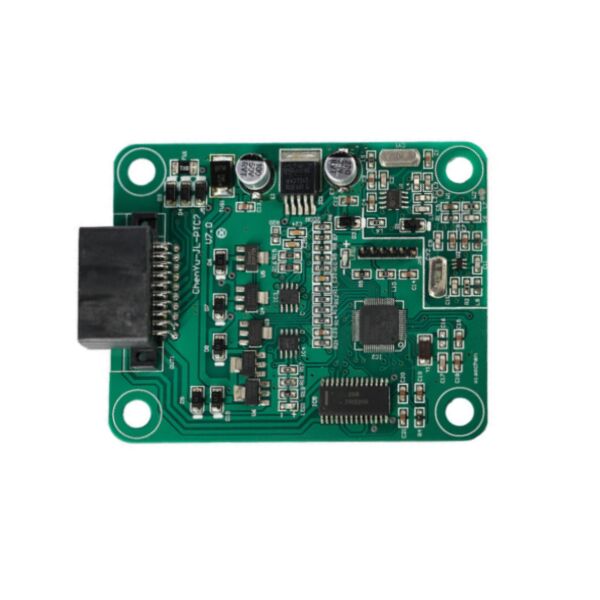

Imágenes de PCBA

- ¿ Por qué?TECircuito

Se encontró:TECircuit ha estado en funcionamiento desde2004.

Ubicación:Proveedor de servicios de fabricación electrónica (EMS) ubicado en Shenzhen, China.

Artículo:PCB de EMS personalizable,las ofertasuna gama completa deuna sola paradaServicios de tienda.

Servicio: Placa de circuitos impresos (Los PCBY el montaje de la placa de circuito impreso.El PCBA), placa de circuito impreso flexibleFPC), Componentes,Construcción de cajas, pruebas.

Aseguramiento de la calidad El objetivo de la evaluación es el siguiente:13485, ITAF 16949 y cumplen con las normas ROHS y REACH.

Imágenes de fábrica:
Fabrica propia de la empresa: 50.000 m2; Empleados: 930+; Capacidad de producción mensual: 100.000 m2

Aplicaciones de PCBA

• Instalación y mantenimiento de redes: El PCBA impulsa las funciones básicas para que los técnicos certifiquen las instalaciones de cables de fibra óptica, midiendo parámetros críticos como el total de extremo a extremopérdida de potencia ópticagarantizar que los enlaces cumplan con las normas de la industria antes de la puesta en marcha del sistema.

• Localización y resolución de fallas- Es una potencia.Reflectómetro óptico en el dominio del tiempo (OTDR)funcionalidad, analizando la luz dispersa para localizar con precisión las roturas, curvas severas o conectores defectuosos a lo largo de una fibra, reduciendo drásticamente el tiempo de reparación.

• Redes ópticas pasivas (ROP) y telecomunicaciones: PCBA especializados permiten realizar pruebas en redes PON en vivo, permitiendo a los técnicos medir los niveles de potencia en longitudes de onda específicas sin interrumpir el servicio,que es esencial para el mantenimiento de la infraestructura FTTH (Fibra para el hogar).

• Aseguramiento de la calidad de los centros de datos y redes empresariales: Se utiliza para verificar y documentar el rendimiento de los cables de parche, cables troncales y fibra instalada dentro de los centros de datos,garantizar que las conexiones de red de alta velocidad tengan un margen de señal suficiente para un funcionamiento confiable.

• Caracterización de las fibras y investigación de laboratorio: Los diseños de PCBA de alta precisión se utilizan en los entornos de I + D y fabricación para caracterizar las propiedades detalladas de la fibra, como la dispersión cromática y la dispersión del modo de polarización,para el diseño avanzado de sistemas.

• Herramienta educativa y de formación: sirve como una plataforma práctica para que estudiantes y aprendices aprendan la teoría de la fibra óptica, practiquen el empalme práctico y entiendan cómo interpretar los presupuestos de pérdidas y los datos de rastreo OTDR.

Características del PCBA

1. El conductor de diodo láser y el fotodetector de alta sensibilidad: El PCBA incorpora circuitos de conducción láser precisos para emitir pulsos de luz o señales estables y calibradas a longitudes de onda específicas (por ejemplo, 850nm, 1310nm, 1550nm).Combina esto con un fotodetector de alta sensibilidad y un amplificador de transimpedencia para convertir señales ópticas débiles en mediciones eléctricas precisas..

2. Circuitos de tiempo y procesamiento de señales de alta precisión: Para las unidades de prueba OTDR y pérdida, la placa cuenta con circuitos de tiempo ultraestables (usando TCXOs o GPSDO) para medir el tiempo de retorno de la luz a escala de nanosegundos.Un ADC de alta velocidad y un FPGA o DSP realizan promedios y procesamiento de señales en tiempo real para extraer datos utilizables de señales de retrodispersión ruidosas.

3. Procesamiento y análisis de datos: Un potente procesador de aplicaciones o microcontrolador ejecuta el sistema operativo del dispositivo, gestiona la interfaz de usuario, ejecuta estándares de prueba (por ejemplo, de IEC/TIA), almacena los resultados,y genera informes claros de aprobación/desacumplimiento y datos gráficos de seguimiento.

4. Conectividad multiinterfaz y almacenamiento de calibración: El PCBA incluye módulos USB y a menudo Wi-Fi/Bluetooth para transferencia de datos y control remoto.coeficientes de calibraciónpara cada láser y detector, garantizando la exactitud de las mediciones a lo largo del tiempo y los cambios de temperatura.

5. Sistema avanzado de gestión de energía: emplea un PMIC sofisticado para gestionar múltiples rieles de voltaje interno de manera eficiente.Apoya una larga duración de la batería para su uso en el campo al apagar componentes de alta corriente (como láseres y pantallas) cuando no están en uso activo y facilita el funcionamiento estable de varias fuentes (batería, adaptador de CA, alimentación por Ethernet).

6. Diseño robusto y compensación ambiental: La placa está a menudo recubierta de forma conforme y está diseñada con componentes de amplio rango de temperatura.Como la atenuación de la fibra y la salida del láser pueden variar con las condiciones ambientales.
