| Nombre De La Marca: | TECircuit |
| Número De Modelo: | TEC0429 |
| Cuota De Producción: | 1 PCS para muestra, 100pcs para volumen |
| Precio: | USD 1.99 ~ USD9.99/pcs |
| Tiempo De Entrega: | 5-15 Wotk Days |
| Condiciones De Pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |

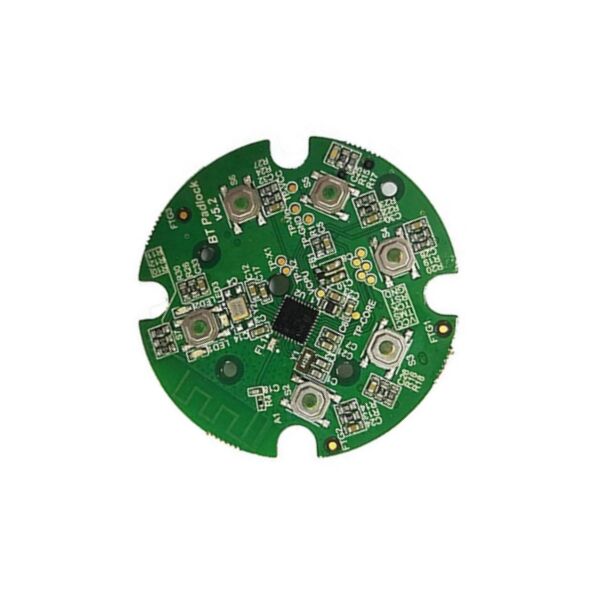

Imágenes de PCBA
![]()
- ¿ Por qué?TECircuito
Se encontró:TECircuit ha estado en funcionamiento desde2004.
Ubicación:Proveedor de servicios de fabricación electrónica (EMS) ubicado en Shenzhen, China.
Artículo:PCB de EMS personalizable,las ofertasuna gama completa deuna sola paradaServicios de tienda.
Servicio: Placa de circuitos impresos (Los PCBY el montaje de la placa de circuito impreso.El PCBA), placa de circuito impreso flexibleFPC), Componentes,Construcción de cajas, pruebas.
Aseguramiento de la calidad El objetivo de la evaluación es el siguiente:13485, ITAF 16949 y cumplen con las normas ROHS y REACH.
Imágenes de fábrica:
Fabrica propia de la empresa: 50.000 m2; Empleados: 930+; Capacidad de producción mensual: 100.000 m2
Aplicaciones de PCBA
Diseño y control de fabricación a distanciaEl PCBA combina conectividad a Internet de banda ancha con visualización de realidad aumentada y control de grabado láser, lo que permite a los operadores acceder, modificar,y ejecutar trabajos de grabado desde cualquier parte del mundo a través de cable integrado o funcionalidad de módem DSL.
Marcado industrial in situ con integración en la nube: Utilizado en entornos de servicio de campo y de fabricación distribuida, el dispositivo permite a los técnicos recibir diseños de grabado complejos directamente desde servidores en la nube a través de Internet de alta velocidad,superponerlos en piezas de trabajo a través de AR, y ejecutar el marcado de precisión sin volver a una instalación central.
Prototipado colaborativo en tiempo real: Permite a los equipos de diseño distribuidos ver, anotar y modificar simultáneamente los patrones de grabado proyectados en objetos físicos durante las videoconferencias,con el PCBA que gestiona la sincronización de datos de baja latencia y las actualizaciones AR en tiempo real en múltiples ubicaciones.
Integración de las fábricas inteligentes y la industria 4.0: sirve como un nodo IIoT en entornos de fabricación conectados, informando continuamente el estado del trabajo de grabado, el uso de materiales,y diagnóstico de equipos a los sistemas centrales de gestión de la producción mientras reciben instrucciones de trabajo actualizadas a través de conectividad por cable/DSL.
Formación a distancia y asistencia de expertos: Permite a los operadores experimentados guiar a los aprendices a través de procedimientos de grabado complejos desde lugares remotos,con el PCBA transmitiendo vistas AR en vivo en primera persona y recibiendo instrucciones anotadas a través de conexiones de Internet de banda ancha.
Servicio de campo móvil y reparaciones de emergencia: Proporciona a los técnicos de campo acceso inmediato a documentación técnica, tutoriales en video y orientación remota de expertos para tareas de grabado y marcado in situ,aprovechando la conectividad de módem incorporada cuando no está disponible Wi-Fi.
Coordinación de las redes de fabricación distribuidas: Alimenta una red de estaciones de grabado láser guiadas por AR que reciben y ejecutan trabajos desde un sistema central de despacho, con el PCBA administrando la cola de trabajo, manejo de prioridades,y actualizaciones de estado en tiempo real en múltiples unidades.
Conjunto de chips de módem de banda ancha de cable/DSL integrado: el PCBA incorpora un cable completo o un modem DSL con capas MAC/PHY integradas,apoyo a la transmisión de datos de alta velocidad a través de la infraestructura coaxial o telefónica existente para una conectividad fiable a Internet en lugares industriales y remotos .
SoC de alto rendimiento con unidad de procesamiento neuronal (NPU): Cuenta con un potente sistema en chip con NPU dedicado para gestionar simultáneamente el enrutamiento de datos de banda ancha, la representación gráfica de realidad aumentada en tiempo real, la visión por ordenador para el reconocimiento de piezas de trabajo,y cálculos precisos de la trayectoria del láser con una latencia mínima..
El conductor láser y el sistema de bloqueo de seguridad: integra circuitos de control láser basados en microcontroladores con múltiples sensores de seguridad redundantes (posición de la tapa, detección de movimiento,Paradas de emergencia) que desactivan inmediatamente el láser si se violan los parámetros de seguridad, garantizando la protección del operador.
El motor de visualización AR en miniatura: Incorpora controladores de pantalla especializados para proyectores micro-OLED de alto brillo, combinados con óptica de guía de onda de precisión,garantizar que las superposiciones de diseño grabadas permanezcan claramente visibles en diversas condiciones de iluminación ambiental .
Fusión de sensores múltiples para el registro espacial: Combina datos de cámaras integradas, sensores de profundidad,y las UMI de 6 ejes mediante algoritmos de fusión de sensores para lograr una alineación submilimétrica entre los patrones de grabado virtual y las piezas físicas independientemente de la geometría de la superficie..
Conectividad Gigabit Ethernet y Wi-Fi 6/7: Proporciona opciones de red completas, incluidos puertos Gigabit Ethernet para conexiones con cable y Wi-Fi tribanda 6/7 para flexibilidad inalámbrica,garantizar una transferencia de datos robusta para grandes archivos de diseño y colaboración en tiempo real .
Construcción de interconexiones multicapa de alta densidad (HDI): El PCBA utiliza tecnología HDI avanzada con micro-vias y múltiples capas para integrar módem de banda ancha, control láser, procesamiento de realidad aumentada y gestión de energía dentro de un compacto,Factor de forma portátil adecuado para un uso prolongado .
IC avanzado de gestión de energía (PMIC) con batería de respaldo: emplea un sofisticado sistema PMIC y de gestión de baterías que cambia sin problemas entre energía CA, PoE,La tecnología de las baterías de seguridad y de respaldo de la batería interna permite gestionar las altas demandas de corriente tanto en el funcionamiento del láser como en la transmisión de datos de banda ancha..
Arquitectura de procesamiento distribuido: Cuenta con un diseño de multi-chip que separa el enrutamiento de datos del módem, la representación gráfica AR y el control de movimiento láser a través de procesadores dedicados,Optimizar la distribución térmica y garantizar un rendimiento rápido incluso durante operaciones complejas en red..
Protección del medio ambiente de grado industrial: El PCBA está recubierto conforme y utiliza componentes robustos calificados para amplios rangos de temperatura, resistencia a las vibraciones y protección contra el polvo y la humedad,garantizar un funcionamiento fiable en entornos industriales exigentes.
Preguntas frecuentes
Pregunta 1: ¿Qué se necesita para obtener una cotización?
Respuesta:
PCB: QTY, archivo Gerber y requisitos técnicos ((material/tratamiento de acabado de la superficie/espesor de cobre/espesor de cartón,...)
PCBA: Información sobre los PCB, BOM, ((Documentos de ensayo...)
P2: ¿Qué formatos de archivo acepta para la producción?
Respuesta:
Archivo de Gerber para PCB
Lista BOM para los PCB
Método de ensayo para el PCBA
P3: ¿Están mis archivos seguros?
Respuesta:
Sus archivos se mantienen completamente seguros y protegidos. Protegemos la propiedad intelectual de nuestros clientes en todo el proceso. Todos los documentos de los clientes nunca se comparten con terceros.
P4: ¿Cuál es el método de envío?
Respuesta:
Podemos ofrecer FedEx / DHL / TNT / UPS para el envío. Además, el método de envío proporcionado por el cliente es aceptable.
P5: ¿Cuál es el método de pago?
Respuesta:
Transferencia telegráfica por adelantado (Antemano TT, T / T), PayPal es aceptable.
- ¿ Qué?Descripción de los PCB y PCBA- ¿ Qué?
| Servicio OEM de ensamblaje de PCB | |||||||
| Compra de materiales para componentes electrónicos | |||||||
| Fabricación de PCB desnudos | |||||||
| Servicio de montaje de cables, arneses de alambre, chapa metálica, gabinetes eléctricos | |||||||
| Servicio de montaje de PCB: SMT, BGA, DIP | |||||||
| Prueba PCBA: AOI, Prueba en circuito (TIC), Prueba funcional (FCT) | |||||||
| Servicio de recubrimiento conformado | |||||||
| Prototipos y producción en masa |
| Servicio de ODM de PCBA | |||||
| Diseño de PCB, diseño de PCBA de acuerdo a su idea | |||||
| PCBA Copia/clonación | |||||
| Diseño de circuitos digitales / Diseño de circuitos analógicos / Diseño de RF / Diseño de software integrado | |||||
| Programación de firmware y microcódigo Programación de aplicaciones de Windows (GUI) Programación de controladores de dispositivos de Windows (WDM) | |||||
| Diseño de interfaz de usuario integrada / diseño de hardware del sistema |
