Detalles de los productos

En casa. Productos

Placa de circuito impreso de PCB rígido de HDI de múltiples capas para instrumento de medición

Placa de circuito impreso de PCB rígido de HDI de múltiples capas para instrumento de medición

Nombre De La Marca:	TECircuit
Número De Modelo:	TEC0151
Cuota De Producción:	1 piezas
Precio:	USD 1.99 ~ USD9.99/pcs
Tiempo De Entrega:	Entre 5 y 15 días
Condiciones De Pago:	Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marca del producto:

Shenzhen Tecircuit Electronics Co., Ltd. y sus subsidiarias

Tipo de producto:

PCB, placa de alta frecuencia, PCB rígido, placa rígida, placa flexible, PCB rígido-flexible, IC-sub

El artículo no.:

R0054

Servicio:

Servicio de PCBA

Detalles de empaquetado:

Embalaje al vacío+Caja de cartón

Capacidad de la fuente:

50000 PC/mes

Resaltar:

MPCB PCB HDI de múltiples capas rígidas

Instrumentos de medición HDI PCB de varias capas

Mejora de las emisiones de gases de efecto invernadero

Descripción del producto

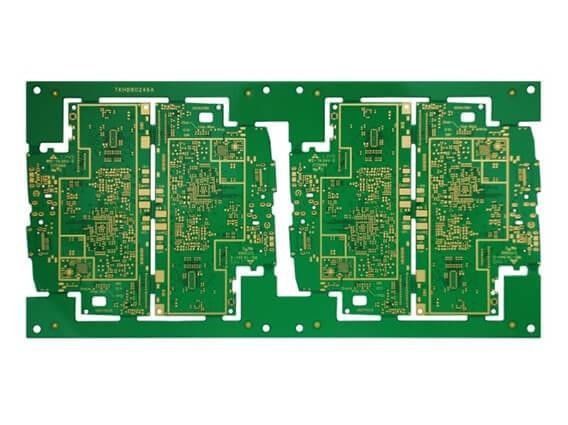

Imágenes del producto

Sobre el TECircuit

Se encontró:TECircuit ha estado en funcionamiento desde2004.

Ubicación:Proveedor de servicios de fabricación electrónica (EMS) ubicado en Shenzhen, China.

Artículo:PCB de EMS personalizable,las ofertasuna gama completa deuna sola paradaServicios de tienda.

Servicio: Placa de circuitos impresos (Los PCBY el montaje de la placa de circuito impreso.El PCBA.), placa de circuito impreso flexibleFPC), Componentes,Construcción de cajas, pruebas.

Aseguramiento de la calidad El objetivo de la evaluación es el siguiente:13485, ITAF 16949 y cumplen con las normas ROHS y REACH.

Imágenes de fábrica:
Fabrica propia de la empresa: 50.000 m2; Empleados: 930+; Capacidad de producción mensual: 100.000 m2

Aplicaciones del producto

Multimétricos digitales:
- Se utiliza para diseños de circuitos de alta densidad que requieren mediciones precisas de voltaje, corriente y resistencia, lo que permite diseños compactos.
Los demás aparatos:
- Empleado en circuitos de medición de alta frecuencia, lo que permite una captura y análisis precisos de la señal con una pérdida de señal mínima.
Procesadores de señales:
- Integrado en dispositivos que requieren un procesamiento de señales complejo, como analizadores de espectro y generadores de forma de onda.
Dispositivos de medición de la temperatura:
- Se utiliza en termopares y termómetros digitales, que admiten lecturas de temperatura precisas y rápidas en un factor de forma compacto.
Sensores de presión:
- Utilizado en varios dispositivos de medición para obtener lecturas de presión precisas, beneficiándose de la tecnología de interconexión de alta densidad.
Medidores de caudal:
- Integrado en circuitos para medir el flujo de fluidos, donde el espacio es limitado y las lecturas precisas son críticas.
Equipo de vigilancia ambiental:
- Utilizado en dispositivos que monitorean la calidad del aire, la humedad y otros parámetros ambientales, que requieren diseños compactos y eficientes.
Equipo de calibración:
- Empleado en herramientas de calibración de precisión, que garantizan mediciones precisas y estabilidad en el rendimiento.
Instrumentos de medición portátiles:
- Integrado en dispositivos portátiles para diversas mediciones, como medidores de nivel sonoro y analizadores de gases, donde el tamaño y el peso son críticos.
Sistemas de adquisición de datos:
- Se utiliza en sistemas que recopilan y analizan datos de múltiples sensores, beneficiándose de la alta densidad y rendimiento de la tecnología HDI.

Características del producto

Alta densidad:
- Los PCB HDI (High-Density Interconnect) permiten más componentes en un área más pequeña, lo que los hace ideales para instrumentos de medición compactos.
Mejora de la integridad de la señal:
- Los rastros más cortos y la capacidad parasitaria reducida mejoran la integridad de la señal, crucial para aplicaciones de alta frecuencia.
Mejor gestión térmica:
- Los materiales avanzados y los diseños en capas en los PCB HDI ayudan a gestionar la disipación de calor de manera efectiva, manteniendo el rendimiento en aplicaciones sensibles.
Mejora de la flexibilidad de enrutamiento:
- El uso de microvias y vias enterradas permite opciones de enrutamiento complejas, lo que permite diseños de circuitos intrincados.
Peso ligero:
- El uso reducido de materiales en los diseños HDI da como resultado tableros más ligeros, beneficiosos para dispositivos de medición portátiles.
Eficacia de los costes en grandes volúmenes:
- Si bien los costes iniciales pueden ser más altos, los PCB HDI pueden ser rentables para la producción en grandes volúmenes debido a su eficiencia y rendimiento.
Personalizabilidad:
- Puede adaptarse a aplicaciones específicas, permitiendo diseños únicos y colocaciones de componentes que satisfagan las necesidades de los instrumentos de medición.
Durabilidad:
- Los PCB HDI están diseñados para soportar tensiones mecánicas y condiciones ambientales, lo que garantiza la fiabilidad en diversas aplicaciones.
Cumplimiento normativo:
- Diseñados para cumplir con los estándares de la industria en materia de seguridad y rendimiento, garantizando un funcionamiento fiable en diferentes instrumentos de medición.
Facilidad de integración:
- Compatible con diversos componentes y tecnologías, facilitando la integración de características avanzadas en los dispositivos de medición.

Preguntas frecuentes

Pregunta 1: ¿Qué se necesita para obtener una cotización?
Respuesta:
PCB: QTY, archivo Gerber y requisitos técnicos ((material/tratamiento de acabado de la superficie/espesor de cobre/espesor de cartón,...)
PCBA: Información sobre los PCB, BOM, ((Documentos de ensayo...)

P2: ¿Qué formatos de archivo acepta para la producción?
Respuesta:
Archivo de Gerber para PCB
Lista BOM para los PCB
Método de ensayo para el PCBA

P3: ¿Están mis archivos seguros?
Respuesta:
Sus archivos se mantienen completamente seguros y protegidos. Protegemos la propiedad intelectual de nuestros clientes en todo el proceso. Todos los documentos de los clientes nunca se comparten con terceros.

P4: ¿Cuál es el método de envío?
Respuesta:
Podemos ofrecer FedEx / DHL / TNT / UPS para el envío. También, el cliente proporciona el método de envío es aceptable.

P5: ¿Cuál es el método de pago?
Respuesta:
Transferencia telegráfica por adelantado (Antemano TT, T / T), PayPal es aceptable.

- ¿ Qué?Descripción del producto- ¿ Qué?

Especificación:
Las capas de PCB:	1-42 capas
Materiales de PCB:	CEM1, CEM3, Rogers, FR-4, FR4 de alta Tg, base de aluminio, libre de halógenos
Tamaño máximo de la placa de PCB:	620 mm*1100 mm
Certificado de PCB:	Conforme con la Directiva RoHS
espesor del PCB:	1.6 ± 0,1 mm
El espesor de la capa exterior de cobre:	0.5-5 onzas
El espesor de la capa interna de cobre:	0.5 a 4 onzas
espesor máximo de la placa de PCB:	6.0 mm
Tamaño mínimo del agujero:	0.20 mm
Ancho/espacio mínimo de la línea:	3/3mil
Min S/M Pintura:	0.1 mm ((4 mil)
El espesor de la placa y la relación de apertura:	30:1
El cobre con agujero mínimo:	20 μm
- ¿Qué es lo que está pasando?	Se aplicará el método siguiente:
No, no, no, no, no.	± 0,05 mm (2 milímetros)
Desviación de la posición del orificio:	± 0,05 mm (2 milímetros)
Tolerancia general:	± 0,05 mm (2 milímetros)
Máscara de soldadura de PCB:	Negro, blanco, amarillo
Superficies acabadas de PCB:	HASL libre de plomo, inmersión ENIG, estaño químico, oro flash, OSP, dedo de oro, pelable, inmersión plata
La leyenda:	Blanco
Prueba electrónica:	100% AOI, rayos X, prueba de sonda voladora.
Esquema:	Ruta y puntuación/V-corte
Norma de inspección:	Se aplicará el procedimiento de evaluación de la calidad de los productos.
Certificados:	Se aplican las siguientes medidas:
Informes salientes:	Inspección final, prueba E, prueba de soldadura, micro sección y más

Las etiquetas:

Placa de circuito impreso de PCB de alta densidad de interconexión de múltiples capas rígida para medidor de distancia láser
