PWB del hdi
Created with Pixso. Placa de circuito impreso de PCB de alta densidad de interconexión de múltiples capas rígida para medidor de distancia láser

Placa de circuito impreso de PCB de alta densidad de interconexión de múltiples capas rígida para medidor de distancia láser

Nombre De La Marca: TECircuit
Número De Modelo: TEC0229
Cuota De Producción: 1 piezas
Precio: USD 1.99 ~ USD9.99/pcs
Tiempo De Entrega: Entre 5 y 15 días
Condiciones De Pago: Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Información detallada
Lugar de origen:
China
Certificación:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
Marca del producto:
Shenzhen Tecircuit Electronics Co., Ltd. y sus subsidiarias
Tipo de producto:
PCB, placa de alta frecuencia, PCB rígido, placa rígida, placa flexible, PCB rígido-flexible, IC-sub
Artículo no.:
R0097
Servicio:
Servicio de PCBA
Detalles de empaquetado:
Embalaje al vacío+Caja de cartón
Capacidad de la fuente:
50000 PC/mes
Resaltar:

Tarjeta de circuito impreso rígido del telémetro láser

,

Pcb de interconexión de alta densidad de múltiples capas

,

Pcb de interconexión rígida de alta densidad

Descripción del producto

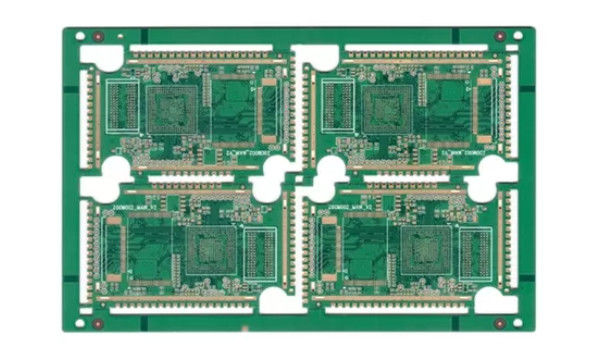

Imágenes del producto

Placa de circuito impreso de PCB de alta densidad de interconexión de múltiples capas rígida para medidor de distancia láser 0







Sobre el TECircuit



Se encontró:TECircuit ha estado en funcionamiento desde2004.

Ubicación:Proveedor de servicios de fabricación electrónica (EMS) ubicado en Shenzhen, China.


Artículo:PCB de EMS personalizable,las ofertasuna gama completa deuna sola parada
Servicios de tienda.

Servicio:
Placa de circuitos impresos (Los PCBY el montaje de la placa de circuito impreso.El PCBA), placa de circuito impreso flexibleFPC), Componentes,
Construcción de cajas, pruebas.


Aseguramiento de la calidad El objetivo de la evaluación es el siguiente:13485, ITAF 16949 y cumplen con las normas ROHS y REACH.

Imágenes de fábrica:
Fabrica propia de la empresa: 50.000 m2; Empleados: 930+; Capacidad de producción mensual: 100.000 m2



Aplicaciones del producto

  • Topografía y construcción:

    • Se utiliza en equipos de topografía para medir distancias con precisión en sitios de construcción, mejorando la eficiencia del proyecto.
  • Agricultura y silvicultura:

    • Empleado en aplicaciones forestales para medir las alturas y distancias de los árboles, ayudando en la gestión de los recursos.
  • Militar y Defensa:

    • Integrado en equipos militares para la orientación y el alcance en diversas situaciones tácticas.
  • Deportes y recreación:

    • Se utiliza en telémetros de golf y otras aplicaciones deportivas para medir distancias con precisión, mejorando el rendimiento.
  • Trabajo de los robots:

    • Aplicado en sistemas robóticos de navegación y detección de obstáculos, que permiten un movimiento y un posicionamiento precisos.
  • Los drones:

    • Integrado en UAV (vehículos aéreos no tripulados) para la medición de altitud y el mapeo del terreno, mejorando las capacidades de vuelo.
  • Aplicaciones en el sector automotriz:

    • Se utiliza en sistemas avanzados de asistencia al conductor (ADAS) para medir distancias y evitar colisiones.
  • Automatización industrial:

    • Empleado en sistemas automatizados para el manejo de materiales, lo que permite una medición precisa de la distancia para una mayor eficiencia.
  • Mejoras para el hogar:

    • Se encuentra en los medidores de distancia láser utilizados por entusiastas y profesionales de bricolaje para mediciones precisas en proyectos domésticos.
  • Aeronautica y aeroespacial:

    • Integrado en aplicaciones aeroespaciales para medición de altitud y navegación, garantizando la precisión en las operaciones de vuelo.



Características del producto

  1. Diseño de interconexión de alta densidad (HDI):

    • Utiliza tecnología HDI para diseños compactos y eficientes, lo que permite circuitos complejos en una huella más pequeña, esencial para dispositivos portátiles.
  2. Procesamiento de señales de precisión:

    • Optimizado para señales de alta frecuencia, garantizando mediciones precisas de distancia y procesamiento rápido de datos.
  3. Capacidad de múltiples capas:

    • Soporta múltiples capas para acomodar varios componentes como diodos láser, sensores y microcontroladores, mejorando la funcionalidad.
  4. Bajo consumo de energía:

    • Diseñado para la eficiencia energética, extendiendo la vida de la batería en dispositivos portátiles sin comprometer el rendimiento.
  5. Componentes integrados:

    • Aloja una variedad de componentes, incluidos amplificadores, ADC (convertidores analógicos a digitales) y microcontroladores, lo que facilita la medición y el control precisos.
  6. Gestión térmica:

    • Cuenta con diseños optimizados para la disipación de calor, esencial para mantener el rendimiento durante un uso prolongado.
  7. Conectividad sólida:

    • Soporta múltiples protocolos de comunicación (por ejemplo, USB, Bluetooth) para la transferencia de datos y la integración de dispositivos.
  8. Compacto y ligero:

    • Factor de forma pequeño adecuado para aplicaciones de telémetros portátiles, lo que facilita su transporte y uso en varios entornos.
  9. Durabilidad:

    • Construido con materiales que resisten las tensiones ambientales, garantizando la fiabilidad en condiciones al aire libre.
  10. Diseño personalizable:

    • Ofrece flexibilidad en la colocación de componentes, lo que permite a los diseñadores optimizar para aplicaciones o requisitos específicos.



Preguntas frecuentes

Pregunta 1: ¿Qué se necesita para obtener una cotización?
Respuesta:
PCB: QTY, archivo Gerber y requisitos técnicos ((material/tratamiento de acabado de la superficie/espesor de cobre/espesor de cartón,...)
PCBA: Información sobre los PCB, BOM, ((Documentos de ensayo...)

P2: ¿Qué formatos de archivo acepta para la producción?
Respuesta:
Archivo de Gerber para PCB
Lista BOM para los PCB
Método de ensayo para el PCBA


P3: ¿Están mis archivos seguros?
Respuesta:
Sus archivos se mantienen completamente seguros y protegidos. Protegemos la propiedad intelectual de nuestros clientes en todo el proceso. Todos los documentos de los clientes nunca se comparten con terceros.

P4: ¿Cuál es el método de envío?
Respuesta:

Podemos ofrecer FedEx / DHL / TNT / UPS para el envío. Además, el método de envío proporcionado por el cliente es aceptable.

P5: ¿Cuál es el método de pago?
Respuesta:
Transferencia telegráfica por adelantado (Antemano TT, T / T), PayPal es aceptable.

- ¿ Qué?Descripción del producto- ¿ Qué?

Especificación:
Las capas de PCB: 1-42 capas
Materiales de PCB: CEM1, CEM3, Rogers, FR-4, FR4 de alta Tg, base de aluminio, libre de halógenos
Tamaño máximo de la placa de PCB: 620 mm*1100 mm
Certificado de PCB: Conforme con la Directiva RoHS
espesor del PCB: 1.6 ± 0,1 mm
El espesor de la capa exterior de cobre: 0.5-5 onzas
El espesor de la capa interna de cobre: 0.5 a 4 onzas
espesor máximo de la placa de PCB: 6.0 mm
Tamaño mínimo del agujero: 0.20 mm
Ancho/espacio mínimo de la línea: 3/3mil
Min S/M Pintura: 0.1 mm ((4 mil)
El espesor de la placa y la relación de apertura: 30:1
El cobre con agujero mínimo: 20 μm
- ¿Qué es lo que está pasando? Se aplicará el método siguiente:
No, no, no, no, no. ± 0,05 mm (2 milímetros)
Desviación de la posición del orificio: ± 0,05 mm (2 milímetros)
Tolerancia general: ± 0,05 mm (2 milímetros)
Máscara de soldadura de PCB: Negro, blanco, amarillo
Superficies acabadas de PCB: HASL libre de plomo, inmersión ENIG, estaño químico, oro flash, OSP, dedo de oro, pelable, inmersión plata
La leyenda: Blanco
Prueba electrónica: 100% AOI, rayos X, prueba de sonda voladora.
Esquema: Ruta y puntuación/V-corte
Norma de inspección: Se aplicará el procedimiento de evaluación de la calidad de los productos.
Certificados: Se aplican las siguientes medidas:
Informes salientes: Inspección final, prueba E, prueba de soldadura, micro sección y más
